Co je to rezistor

Co je to výpočet odporu a odporu.

Co je to rezistor

Rezistor je elektrická součástka, která snižuje elektrický proud.

Schopnost rezistoru snižovat proud se nazývá odpor a měří se v jednotkách ohmů (symbol: Ω).

Pokud uděláme analogii s průtokem vody trubkami, odporem je tenká trubka, která snižuje průtok vody.

Ohmův zákon

Proud I rezistoru v ampérech (A) se rovná napětí rezistoru V ve voltech (V)

děleno odporem R v ohmech (Ω):



Spotřeba energie rezistoru P ve wattech (W) se rovná proudu rezistoru I v ampérech (A)

násobek napětí rezistoru V ve voltech (V):

P = I × V



Spotřeba energie rezistoru P ve wattech (W) se rovná druhé mocnině proudu I rezistoru v ampérech (A)

násobek odporu R v ohmech (Ω):

P = I 2 × R



Spotřeba energie P rezistoru ve wattech (W) se rovná druhé mocnině napětí rezistoru V ve voltech (V)

děleno odporem R v ohmech (Ω):

P = V 2 / R

Rezistory paralelně

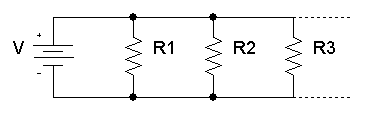

Celkový ekvivalentní odpor rezistorů paralelně R Total je dán vztahem:



Takže pokud paralelně přidáte rezistory, celkový odpor se sníží.

Rezistory v sérii

Celkový ekvivalentní odpor rezistorů v sérii R celkem je součtem hodnot odporu:

R celkem = R 1 + R 2 + R 3 + ...



Když tedy přidáte rezistory do série, celkový odpor se zvýší.

Rozměry a materiál ovlivňuje

Odpor R v ohmech (Ω) odporu se rovná odporu ρ v ohm-metrech (Ω ∙ m) krát délka odporu l v metrech (m) děleno průřezem odporu A v metrech čtverečních (m 2 ):

R = \ rho \ times \ frac {l} {A}

Rezistorový obraz

Symboly rezistoru

symbol odporu Rezistor (IEEE) Rezistor snižuje tok proudu.
symbol odporu Rezistor (IEC)
symbol potentiomemeru Potenciometr (IEEE) Nastavitelný odpor - má 3 svorky.
symbol potenciometru Potenciometr (IEC)
variabilní symbol odporu Variabilní rezistor / reostat (IEEE) Nastavitelný odpor - má 2 svorky.
variabilní symbol odporu Variabilní rezistor / reostat (IEC)
Rezistor rezistoru Presestovací rezistor
Termistor Tepelný rezistor - změna odporu při změně teploty
Fotorezistor / rezistor závislý na světle (LDR) Mění odpor podle světla

Barevný kód rezistoru

Odpor rezistoru a jeho tolerance jsou na rezistoru označeny pásmy barevných kódů, které označují hodnotu odporu.

Existují 3 typy barevných kódů:

  • 4 pásma: číslice, číslice, multiplikátor, tolerance.
  • 5 pásem: číslice, číslice, číslice, multiplikátor, tolerance.
  • 6 pásem: číslice, číslice, číslice, multiplikátor, tolerance, teplotní koeficient.

Výpočet odporu 4 pásmového rezistoru

R = (10 × číslice 1 + číslice 2 ) × multiplikátor

Výpočet odporu 5 nebo 6 pásmového rezistoru

R = (100 × číslice 1 + 10 × číslice 2 + číslice 3 ) × multiplikátor

Typy rezistorů

Variabilní odpor Variabilní rezistor má nastavitelný odpor (2 svorky)
Potenciometr Potenciometr má nastavitelný odpor (3 svorky)
Fotoodpor Snižuje odpor při vystavení světlu
Výkonový rezistor Výkonový rezistor se používá pro obvody s vysokým výkonem a má velké rozměry.
Pro povrchovou montáž

(SMT / SMD) rezistor

Rezistory SMT / SMD mají malé rozměry. Rezistory jsou povrchově namontovány na desce s plošnými spoji (PCB), tato metoda je rychlá a vyžaduje malou plochu desky.
Síť rezistorů Síť rezistorů je čip, který obsahuje několik rezistorů s podobnými nebo různými hodnotami.
Uhlíkový rezistor
Čipový rezistor
Rezistor z oxidu kovu
Keramický rezistor



Pull-up rezistor

V digitálních obvodech je pull-up rezistor běžný rezistor, který je připojen k vysokonapěťovému zdroji (např. + 5 V nebo + 12V) a nastavuje vstupní nebo výstupní úroveň zařízení na „1“.

Pull-up rezistor nastaví úroveň na '1', když je vstup / výstup odpojen. Když je připojen vstup / výstup, úroveň určuje zařízení a přepíše pull-up rezistor.

Stahovací rezistor

V digitálních obvodech je stahovací rezistor běžným rezistorem, který je připojen k zemi (0 V) a nastavuje vstupní nebo výstupní úroveň zařízení na „0“.

Když je vstup / výstup odpojen, rozevírací odpor nastaví úroveň na „0“. Když je připojen vstup / výstup, úroveň určuje zařízení a má přednost před stahovacím odporem.
