Toilleoir

Cad is ríomhanna toilleora agus toilleora ann.

Cad é toilleoir

Is comhpháirt leictreonach é toilleoir a stórálann lucht leictreach . Tá an toilleoir déanta as 2 sheoltóir dlúth (plátaí de ghnáth) atá scartha le hábhar tréleictreach. Cruinníonn na plátaí lucht leictreach nuair a bhíonn siad ceangailte leis an bhfoinse cumhachta. Bailíonn pláta amháin luchtú dearfach agus carnann an pláta eile muirear diúltach.

Is é an toilleas méid an mhuirir leictreachais a stóráiltear sa toilleoir ag voltas 1 Volt.

Tomhaistear an toilleas in aonaid Farad (F).

Dínascann an toilleoir sruth i gciorcaid srutha dhírigh (DC) agus ciorcad gearr i gciorcaid srutha ailtéarnacha (AC).

Pictiúir toilleora

Siombailí toilleora

Toilleoir
Toilleoir polaraithe
Toilleoir inathraithe


Capacitance

Tá toilleas (C) an toilleora cothrom leis an lucht leictreach (Q) arna roinnt ar an voltas (V):

C = \ frac {Q} {V}

Is é C an toilleas i farad (F)

Is é Q an lucht leictreach i gcoulombs (C), a stóráiltear ar an toilleoir

Is é V an voltas idir plátaí an toilleora i volta (V)

Toilleas toilleora plátaí

Tá toilleas (C) toilleoir na bplátaí cothrom leis an gceadaíocht (ε) huaire an achar pláta (A) arna roinnt ar an mbearna nó an fad idir na plátaí (d):



C = \ varepsilon \ times \ frac {A} {d}

Is é C toilleas an toilleora, i farad (F).

Is é ε ceadaíocht ábhar canúint an toilleora, i farad in aghaidh an mhéadair (F / m).

Is é A achar pláta an toilleora i méadair chearnacha (m 2 ].

is é d an fad idir plátaí an toilleora, i méadair (m).

Toilleoirí i sraith



Toilleas iomlán na dtoilleoirí i sraith, C1, C2, C3, ..:

\ frac {1} {C_ {Iomlán}} = \ frac {1} {C_ {1}} + \ frac {1} {C_ {2}} + \ frac {1} {C_ {3}} + .. .

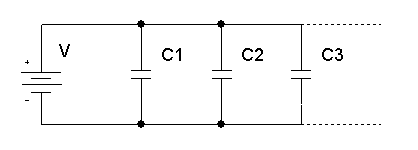

Toilleoirí i gcomhthreo

Toilleas iomlán na toilleoirí i gcomhthreo, C1, C2, C3, ..:

C Iomlán = C 1 + C 2 + C 3 + ...

Sruth Capacitor

Tá sruth móiminteam an toilleora i c (t) cothrom le toilleas an toilleora,

uaireanta díorthach voltas an toilleora mhóimintigh v c (t):

i_c (t) = C \ frac {dv_c (t)} {dt}

Voltas an toilleora

Tá voltas móiminteam an toilleora v c (t) cothrom le voltas tosaigh an toilleora,

móide 1 / C oiread dhlúthchuid reatha an toilleora mhóimintigh i c (t) le himeacht ama t:

v_c (t) = v_c (0) + \ frac {1} {C} \ int_ {0} ^ {t} i_c (\ tau) d \ tau

Fuinneamh an toilleora

An toilleoir atá stóráilte fuinnimh E C Tá i ngiúil (J) is comhionann leis an toilleas C i Farad (F)

uaireanta voltas V C an toilleora cearnach i volta (V) arna roinnt ar 2:

E C = C × V C 2 /2

Ciorcaid AC

Minicíocht uilleach

ω = 2 π f

ω - treoluas uilleach arna thomhas i raidianacha in aghaidh an tsoicind (rad / í)

f - minicíocht arna thomhas i hertz (Hz).

Imoibríocht an toilleora

X_C = - \ frac {1} {\ omega C}

Impedance Capacitor

Foirm cartesian:

Z_C = jX_C = -j \ frac {1} {\ omega C}

Foirm pholar:

Z C = X C ∟-90º

Cineálacha toilleora

Toilleoir inathraithe Tá toilleas athraitheach ag toilleoir inathraithe
Toilleoir leictrealaíoch Úsáidtear toilleoirí leictrealaíoch nuair a bhíonn toilleas ard ag teastáil. Tá an chuid is mó de na toilleoirí leictrealaíoch polaraithe
Toilleoir sféarúil Tá cruth sféir ag toilleoir sféarúil
Toilleoir cumhachta Úsáidtear toilleoirí cumhachta i gcórais chumhachta ardvoltais.
Toilleoir ceirmeach Tá ábhar tréleictreach ceirmeach ag toilleoir ceirmeach. Tá feidhmiúlacht ardvoltais aige.
Toilleoir tantalum Ábhar tréleictreach ocsaíd tantalum. Tá toilleas ard aige
Toilleoir mica Toilleoirí ardchruinneas
Toilleoir páipéir Ábhar tréleictreach páipéir
