コンデンサとは
コンデンサは、電荷を蓄える電子部品です。コンデンサーは、誘電体材料によって分離された2つの近接導体（通常はプレート）で構成されています。プレートは、電源に接続すると電荷を蓄積します。一方のプレートは正電荷を蓄積し、もう一方のプレートは負電荷を蓄積します。
静電容量は、1ボルトの電圧でコンデンサに蓄積される電荷の量です。
静電容量はファラッド（F）の単位で測定されます。
コンデンサは、直流（DC）回路の電流と交流（AC）回路の短絡を切断します。
コンデンサの写真
コンデンサの記号
コンデンサ |
 |
 |
分極コンデンサ |
 |
 |
可変コンデンサ |
 |
キャパシタンス
コンデンサの静電容量（C）は、電荷（Q）を電圧（V）で割ったものに等しくなります。
Cはファラッド単位の静電容量（F）
Qはクーロン単位の電荷（C）で、コンデンサに蓄積されます。
Vは、コンデンサのプレート間の電圧（ボルト（V））です。
プレートコンデンサの静電容量
プレートコンデンサの静電容量（C）は、誘電率（ε）にプレート面積（A）を掛け、プレート間のギャップまたは距離（d）で割った値に等しくなります。
Cは、ファラッド（F）単位のコンデンサの静電容量です。
ε は、コンデンサの方言材料の許容値で、ファラッド/メートル（F / m）で表されます。
Aは、コンデンサのプレートの面積（平方メートル（m 2））です。
dは、コンデンサのプレート間の距離（メートル（m）単位）です。
直列コンデンサ
直列のコンデンサの総静電容量、C1、C2、C3、..：

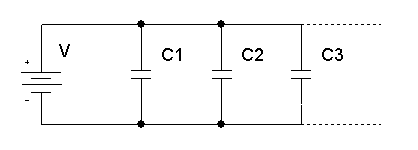

並列コンデンサ
並列コンデンサの総静電容量、C1、C2、C3、..：
C合計= C 1 + C 2 + C 3 + .. ..
コンデンサの現在
コンデンサの瞬間電流ic（t）は、コンデンサの静電容量に等しく、
瞬時コンデンサの電圧の導関数の倍vc（t）：
コンデンサの電圧
コンデンサの瞬時電圧V C（t）は、コンデンサの初期電圧と等しいです
プラス1 / C倍の時間tにわたる瞬間的なコンデンサの電流ic（t）の積分：
コンデンサのエネルギー
コンデンサの蓄積されたエネルギE Cジュールで（J）は、静電容量に等しいCファラッドで（F）
タイムズスクエアコンデンサの電圧VがC 2で割ったボルト（V）において：
E C = C×V C 2 /2
AC回路
角周波数
ω = 2πf
ω-ラジアン/秒（rad / s）で測定された角速度
f-ヘルツ（Hz）で測定された周波数。
コンデンサのリアクタンス
コンデンサのインピーダンス
デカルト形式：
極形式：
Z C = X C ∟-90°
コンデンサの種類
| 可変コンデンサ | 可変コンデンサは可変容量を持っています |
| 電解コンデンサ | 電解コンデンサは、高静電容量が必要な場合に使用されます。ほとんどの電解コンデンサは分極しています |
| 球面コンデンサ | 球形コンデンサは球形です |
| パワーコンデンサ | 電力コンデンサは、高電圧電力システムで使用されます。 |
| セラミックコンデンサ | セラミックコンデンサはセラミック誘電体を使用しています。高電圧機能を備えています。 |
| タンタルコンデンサ | 酸化タンタル誘電体。静電容量が大きい |
| マイカコンデンサ | 高精度コンデンサ |
| 紙コンデンサ | 紙の誘電体 |
