מה זה נגד

נגד הוא רכיב חשמלי המפחית את הזרם החשמלי.

יכולתו של הנגד להפחית את הזרם נקראת התנגדות ונמדדת ביחידות אוהם (סמל: Ω).

אם אנו עושים אנלוגיה לזרימת מים דרך צינורות, הנגד הוא צינור דק שמפחית את זרימת המים.

חוק אוהם

זרם הנגד I במגברים (A) שווה למתח הנגד V בוולט (V)

מחולק בהתנגדות R באום (Ω):



צריכת החשמל של הנגד P בוואט (W) שווה לזרם הנגד I במגברים (A)

כפול מתח הנגד V בוולט (V):

P = I × V



צריכת החשמל של הנגד P בוואט (W) שווה לערך הריבועי של הנגד I במגברים (A)

כפול התנגדות הנגד R באום (Ω):

P = I 2 × R



צריכת החשמל של הנגד P בוואט (W) שווה לערך הריבועי של הנגד V בוולט (V)

מחולק בהתנגדות הנגד R באום (Ω):

P = V 2 / R

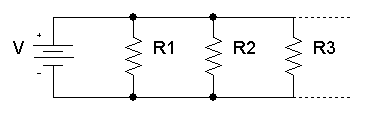

נגדים במקביל

ההתנגדות המקבילה הכוללת של נגדים במקביל R סך הכל ניתנת על ידי:



לכן כשמוסיפים נגדים במקביל, ההתנגדות הכוללת פוחתת.

נגדים בסדרה

ההתנגדות המקבילה הכוללת של נגדים בסדרה R הכוללת היא סכום ערכי ההתנגדות:

R סה"כ = R 1 + R 2 + R 3 + ...



לכן כשמוסיפים נגדים בסדרה, ההתנגדות הכוללת מוגברת.

מידות וחומר משפיע

ה- R ההתנגדות אוהם (Ω) של הנגד שווה התנגדות ρ ב אוהם-מטר (Ω ∙ m) פעמים l אורך של הנגד במטרים (m) חלקי שטח חתך רוחב של הנגד במטרים רבועים (מ ' 2 ):

R = \ rho \ times \ frac {l} {A}

תמונת נגד

סמלי נגדים

סמל הנגד נגד (IEEE) נגד מקטין את זרימת הזרם.
סמל הנגד נגד (חברת חשמל)
סמל פוטנציומימר פוטנציומטר (IEEE) נגד מתכוונן - בעל 3 מסופים.
סמל פוטנציומטר פוטנציומטר (חברת חשמל)
סמל נגד משתנה נגד / ריאוסטט משתנה (IEEE) נגד מתכוונן - יש שני מסופים.
סמל נגד משתנה נגד / ריאוסטט משתנה (חברת חשמל)
נגד גוזם נגד הנגד
תרמיסטור נגד תרמי - שינוי התנגדות כאשר הטמפרטורה משתנה
נגן פוטו / נגן תלוי אור (LDR) משנה התנגדות בהתאם לאור

קוד צבע נגד

ההתנגדות של הנגד וסובלנותו מסומנות על הנגד עם רצועות קוד צבע המציינות את ערך ההתנגדות.

ישנם 3 סוגים של קודי צבע:

  • 4 להקות: ספרה, ספרה, מכפיל, סובלנות.
  • 5 להקות: ספרה, ספרה, ספרה, מכפיל, סובלנות.
  • 6 רצועות: ספרה, ספרה, ספרה, מכפיל, סובלנות, מקדם טמפרטורה.

חישוב התנגדות של נגד הלהקות

R = (10 × ספרה 1 + ספרה 2 ) × מכפיל

חישוב התנגדות של 5 או 6 נגדי רצועות

R = (100 × ספרה 1 + 10 × ספרה 2 + ספרה 3 ) × מכפיל

סוגי נגדים

נגד משתנה נגד משתנה יש התנגדות מתכווננת (2 מסופים)
פוטנציומטר לפוטנציומטר יש התנגדות מתכווננת (3 מסופים)
צילום נגד מפחית עמידות בחשיפה לאור
נגד כוח נגד כוח משמש למעגלים בעלי הספק גבוה ובעל ממדים גדולים.
הרכבה על פני השטח

(SMT / SMD) נגד

 נגדי SMT / SMD יש ממדים קטנים. הנגדים מותקנים על גבי המעגלים המודפסים (PCB), שיטה זו מהירה ודורשת שטח לוח קטן.
רשת נגד רשת הנגד היא שבב המכיל כמה נגדים עם ערכים דומים או שונים.
נגד פחמן
נגד שבב
נגד מתכת תחמוצת
נגד קרמי



נגד משיכה

במעגלים דיגיטליים, נגר משיכה הוא נגד רגיל המחובר לאספקת המתח הגבוהה (למשל + 5 וולט או +12 וולט) ומכוון את רמת הקלט או הפלט של המכשיר ל- '1'.

הנגיף המושך קבע את הרמה ל- '1' כאשר הקלט / הפלט מנותק. כאשר הקלט / הפלט מחובר, הרמה נקבעת על ידי המכשיר ועוקפת את הנגד למשוך.

נגד נפתח

במעגלים דיגיטליים הנגד הנפתח הוא נגד רגיל המחובר לקרקע (0 וולט) ומכוון את רמת הקלט או הפלט של המכשיר ל- '0'.

הנגד הנפתח קבע את הרמה ל- '0 כאשר הקלט / הפלט מנותק. כאשר הקלט / הפלט מחובר, הרמה נקבעת על ידי המכשיר ועוקפת את הנגד הנפתח.



התנגדות חשמלית ►
