Þétti

Hvað eru þéttir og þéttir útreikningar.

Hvað er þétti

Þétti er rafeindabúnaður sem geymir rafhleðslu . Þéttirinn er gerður úr 2 nánum leiðara (venjulega plötum) sem eru aðskildir með tvöfalt efni. Plöturnar safna rafhleðslu þegar þær eru tengdar við aflgjafa. Ein platan safnar jákvæðu hleðslu og hin platan safnar neikvæðri hleðslu.

Rafmagnið er magn rafmagns sem er geymt í þéttinum við 1 Volt spennu.

Rafmagnið er mælt í einingum Farad (F).

Þéttirinn aftengir straum í jafnstraums (DC) hringrásum og skammhlaup í skiptisafrásum.

Myndir þétta

Þétti tákn

Þétti
Skautað þétti
Breytileg þétti


Afköst

Rafmagn (C) þéttisins er jafnt rafhleðslunni (Q) deilt með spennunni (V):

C = \ frac {Q} {V}

C er rýmd í farad (F)

Q er rafhleðsla í coulombs (C), sem er geymd á þéttinum

V er spenna milli plata þéttisins í voltum (V)

Rafmagn diska þétta

Rafmagn (C) þétta plötanna er jafnt leyfisleysi (ε) sinnum plötusvæði (A) deilt með bilinu eða fjarlægðinni á milli plötanna (d):



C = \ varepsilon \ times \ frac {A} {d}

C er þétti þéttisins, í farad (F).

ε er leyfileiki díalektísku efnis þéttisins, í farad á metra (F / m).

A er flatarmál þéttiplötu í fermetrum (m 2 ].

d er fjarlægðin milli þétta plötanna, í metrum (m).

Þéttar í röð



Heildargeta þétta í röð, C1, C2, C3, ..:

\ frac {1} {C_ {Total}} = \ frac {1} {C_ {1}} + \ frac {1} {C_ {2}} + \ frac {1} {C_ {3}} + .. .

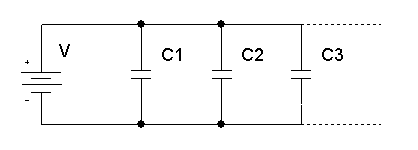

Þéttar samhliða

Heildargeta þétta samhliða, C1, C2, C3, ..:

C Samtals = C 1 + C 2 + C 3 + ...

Núverandi þétti

Stundarstraumur þéttisins i c (t) er jafn þétti þéttisins,

sinnum afleiða spennu augnabliksins þétta v c (t):

i_c (t) = C \ frac {dv_c (t)} {dt}

Spenna þétta

Andspennu þéttisins v c (t) er jöfn upphafsspennu þéttisins,

plús 1 / C sinnum heildarstraumur núverandi þétti i c (t) yfir tíma t:

v_c (t) = v_c (0) + \ frac {1} {C} \ int_ {0} ^ {t} i_c (\ tau) d \ tau

Orka þétta

Geymd orka þétta E C í joule (J) er jöfn rýmd C í farad (F)

sinnum sinnum ferningur þétta þéttins V C í voltum (V) deilt með 2:

E C = C x V C 2 /2

AC rafrásir

Horntíðni

ω = 2 π f

ω - hornhraði mældur í radíum á sekúndu (rad / s)

f - tíðni mæld í hertz (Hz).

Viðbrögð þétta

X_C = - \ frac {1} {\ omega C}

Viðnám þétta

Cartesian form:

Z_C = jX_C = -j \ frac {1} {\ omega C}

Pólform:

Z C = X C ∟-90º

Gerðir þétta

Breytileg þétti Breytanlegur þétti hefur breytanlegan rýmd
Rafgreiningarþétti Rafgreiningarþéttar eru notaðir þegar þörf er á mikilli rýmd. Flestir rafgreiningarþéttar eru skautaðir
Kúlulaga þétti Kúlulaga þétti hefur kúlulaga
Rafþétti Aflþéttar eru notaðir í háspennukerfi.
Keramik þétti Keramik þétti hefur keramik dielectric efni. Er með háspennuvirkni.
Tantal þétti Tantalumoxíð dielectric efni. Er með mikla rýmd
Mica þétti Þéttar með mikilli nákvæmni
Pappírsþétti Pappírsdielektrískt efni
