ক্যাপাসিটার

ক্যাপাসিটার এবং ক্যাপাসিটরের গণনা কী।

ক্যাপাসিটার কি

ক্যাপাসিটার একটি বৈদ্যুতিন উপাদান যা বৈদ্যুতিক চার্জ সঞ্চয় করে । ক্যাপাসিটারটি 2 ঘনিষ্ঠ কন্ডাক্টর (সাধারণত প্লেট) দিয়ে তৈরি যা একটি ডাইলেট্রিক উপাদান দ্বারা পৃথক করা হয়। পাওয়ার উত্সের সাথে সংযুক্ত হয়ে গেলে প্লেটগুলি বৈদ্যুতিক চার্জ জমা করে। একটি প্লেট ইতিবাচক চার্জ জমা করে এবং অন্য প্লেটে নেতিবাচক চার্জ জমা করে।

ক্যাপাসিট্যান্স হ'ল বৈদ্যুতিক চার্জের পরিমাণ যা ক্যাপাসিটারে 1 ভোল্টের ভোল্টেজে সংরক্ষণ করা হয়।

ক্যাপাসিট্যান্সটি ফ্যারাড (এফ) এর ইউনিটগুলিতে পরিমাপ করা হয় ।

ক্যাপাসিটার সরাসরি কারেন্ট (ডিসি) সার্কিট এবং সংক্ষেপে বর্তমান (এসি) সার্কিটগুলিতে শর্ট সার্কিটের সংযোগ বিচ্ছিন্ন করে।

ক্যাপাসিটারের ছবি

ক্যাপাসিটার প্রতীক

ক্যাপাসিটার
পোলারাইজড ক্যাপাসিটার
পরিবর্তনশীল ক্যাপাসিটার


ক্যাপাসিট্যান্স

ক্যাপাসিটরের ক্যাপাসিট্যান্স (সি) ভোল্টেজ (ভি) দ্বারা বিভক্ত বৈদ্যুতিক চার্জের (কিউ) সমান:

C = \ frac {Q} {V

সি ফারাদ (এফ) এর ক্যাপাসিট্যান্স

Q হল কুলম্বস (সি) এর বৈদ্যুতিক চার্জ, যা ক্যাপাসিটরের উপর সঞ্চিত থাকে

ভোল্ট (ভ) মধ্যে ক্যাপাসিটরের প্লেটের মধ্যে ভোল্টেজ হ'ল ভি

প্লেট ক্যাপাসিটরের ক্যাপাসিটেন্স

প্লেট ক্যাপাসিটারের ক্যাপাসিট্যান্স (সি) প্লেট অঞ্চল (এ) প্লেটের (ডি) এর মধ্যে ফাঁক বা দূরত্ব দ্বারা বিভক্ত পারমিট ক্ষেত্রের (ε) বারের সমান:



সি = are ওয়ারেপসিলন \ বার \ ফ্রাক {এ} {ডি}

সি ফ্যারাড (এফ) এ ক্যাপাসিটরের ক্যাপাসিট্যান্স।

ε মিটার (এফ / মিটার) প্রতি Farad এ, ক্যাপাসিটরের এর ন্যায় উপাদানের সম্ভাব্যতা হয়।

A হ'ল বর্গমিটার (মি 2 ) ক্যাপাসিটরের প্লেটের ক্ষেত্রফল ।

d হল ক্যাপাসিটারের প্লেটের মধ্যবর্তী দূরত্ব, মিটার (মি))

সিরিজে ক্যাপাসিটারগুলি



সিরিজে ক্যাপাসিটারগুলির মোট ক্যাপাসিট্যান্স, সি 1, সি 2, সি 3, ..:

rac frac {1} {C_ {মোট}} = \ frac {1} {C_ {1}} + \ frac {1} {C_ {2}} + \ frac {1} {C_ {3}} + .. ।

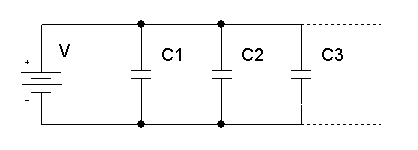

সমান্তরালে ক্যাপাসিটারগুলি

সমান্তরাল, সি 1, সি 2, সি 3, .. তে ক্যাপাসিটারগুলির মোট ক্যাপাসিট্যান্স::

সি মোট = সি 1 + সি 2 + সি 3 + ...

ক্যাপাসিটরের বর্তমান

ক্যাপাসিটরের ক্ষণস্থায়ী বর্তমান i (টি) ক্যাপাসিটরের ক্যাপাসিট্যান্সের সমান,

ক্ষণিকের ক্যাপাসিটরের ভোল্টেজ ভি সি (টি) এর ব্যয়ের সময় :

i_c (t) = C \ frac {dv_c (t)} {dt

ক্যাপাসিটরের ভোল্টেজ

ক্যাপাসিটরের ক্ষণস্থায়ী ভোল্টেজ v সি (টি) ক্যাপাসিটরের প্রাথমিক ভোল্টেজের সমান,

ক্ষণস্থায়ী ক্যাপাসিটরের বর্তমান আই সি (টি) সময়ের সাথে সাথে আরও 1 / সি গুণে টি:

v_c (t) = v_c (0) + \ frac {1} {C} \ int_ {0} ^ {t} i_c (au তাউ) d \ ট

ক্যাপাসিটরের শক্তি

জ্যাপস (জে) তে ক্যাপাসিটরের সঞ্চিত শক্তি E সিটি ফারাদ (এফ) এর ক্যাপাসিট্যান্স সি এর সমান

স্কোয়ার ক্যাপাসিটরের ভোল্টেজ ভি সি এর ভোল্ট (ভি) এর 2 বার বিভাজন:

সি = সি × ভী সি 2 /2

এসি সার্কিট

কৌণিক কম্পাংক

ω = 2 π চ

ω - কৌণিক বেগ প্রতি সেকেন্ডে রেডিয়ানে পরিমাপ করা হয় (রেড / গুলি)

চ - হার্টজ (হার্জ) এ ফ্রিকোয়েন্সি পরিমাপ করা হয়।

ক্যাপাসিটরের প্রতিক্রিয়া

এক্স_সি = - rac ফ্র্যাক {1} {\ ওমেগা সি}

ক্যাপাসিটরের প্রতিবন্ধকতা

কার্টেসিয়ান ফর্ম:

জেড_সি = জেএক্স_সি =-জে \ ফ্র্যাক {1} {\ ওমেগা সি

পোলার ফর্ম:

জেড সি = এক্স সি ∟-90º º

ক্যাপাসিটার ধরণ

পরিবর্তনশীল ক্যাপাসিটার পরিবর্তনশীল ক্যাপাসিটারের পরিবর্তনশীল ক্যাপাসিটেন্স থাকে
তড়িৎ - ধারক যখন উচ্চ ক্যাপাসিট্যান্স প্রয়োজন হয় তখন ইলেক্ট্রোলাইটিক ক্যাপাসিটারগুলি ব্যবহৃত হয়। ইলেক্ট্রোলাইটিক ক্যাপাসিটারগুলির বেশিরভাগই মেরুকৃত
গোলাকার ক্যাপাসিটার গোলাকৃতির ক্যাপাসিটরের একটি গোলকের আকার থাকে
শক্তি ক্যাপাসিটার পাওয়ার ক্যাপাসিটারগুলি উচ্চ ভোল্টেজ পাওয়ার সিস্টেমে ব্যবহৃত হয়।
সিরামিক ক্যাপাসিটার সিরামিক ক্যাপাসিটরের সিরামিক ডাইলেট্রিক উপাদান রয়েছে। উচ্চ ভোল্টেজ কার্যকারিতা রয়েছে।
ট্যানটালাম ক্যাপাসিটার ট্যানটালাম অক্সাইড ডাইলেট্রিক উপাদান। উচ্চ ক্যাপাসিটেন্স আছে
মিকা ক্যাপাসিটার উচ্চ নির্ভুলতা ক্যাপাসিটারগুলি
কাগজ ক্যাপাসিটার কাগজ ডাইলেট্রিক উপাদান
