Čo je to rezistor

Rezistor je elektrický komponent, ktorý znižuje elektrický prúd.

Schopnosť rezistora znižovať prúd sa nazýva odpor a meria sa v jednotkách ohmov (symbol: Ω).

Ak urobíme obdobu prietoku vody cez potrubie, odporom je tenká rúrka, ktorá znižuje prietok vody.

Ohmov zákon

Prúd I rezistora v ampéroch (A) sa rovná napätiu rezistora V vo voltoch (V)

delené odporom R v ohmoch (Ω):

Spotreba energie rezistora P vo wattoch (W) sa rovná prúdu rezistora I v ampéroch (A)

násobok napätia rezistora V vo voltoch (V):

P = I × V

Spotreba energie P rezistora vo wattoch (W) sa rovná štvorcovej hodnote prúdu I rezistora v ampéroch (A)

násobok odporu R v ohmoch (Ω):

P = I ² × R

Spotreba energie rezistora P vo wattoch (W) sa rovná štvorcovej hodnote napätia rezistora V vo voltoch (V)

delené odporom R v ohmoch (Ω):

P = V ² / R

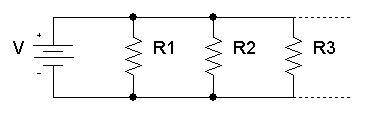

Rezistory súbežne

Celkový ekvivalentný odpor rezistorov paralelne R _Total je daný vzťahom:

Takže keď paralelne pridáte rezistory, celkový odpor sa zníži.

Rezistory v sérii

Celkový ekvivalentný odpor rezistorov v sérii R _total je súčtom hodnôt odporu:

R _celkom = R ₁ + R ₂ + R ₃ + ...

Takže keď pridáte rezistory do série, celkový odpor sa zvýši.

Rozmery a materiál ovplyvňuje

Odpor R v ohmoch (Ω) odporu sa rovná odporu ρ v ohm-metroch (Ω ∙ m) krát dĺžka odporu l v metroch (m) vydelená prierezom rezistora A v metroch štvorcových (m ² ):

$R = \ rho \ times \ frac {l} {A}$

Obrázok rezistora

Symboly rezistorov

	Rezistor (IEEE)	Rezistor znižuje tok prúdu.
	Rezistor (IEC)	Rezistor znižuje tok prúdu.
	Potenciometer (IEEE)	Nastaviteľný odpor - má 3 svorky.
	Potenciometer (IEC)	Nastaviteľný odpor - má 3 svorky.
	Variabilný rezistor / reostat (IEEE)	Nastaviteľný odpor - má 2 svorky.
	Variabilný rezistor / reostat (IEC)	Nastaviteľný odpor - má 2 svorky.
	Rezistor rezania	Presestovací rezistor
	Termistor	Tepelný odpor - zmena odporu pri zmene teploty
	Fotorezistor / svetlo závislý rezistor (LDR)	Mení odpor podľa svetla

Farebný kód rezistora

Odpor rezistora a jeho tolerancia sú na rezistore označené farebnými pásmami, ktoré označujú hodnotu odporu.

Existujú 3 typy farebných kódov:

4 pásma: číslica, číslica, multiplikátor, tolerancia.
5 pásiem: číslica, číslica, číslica, multiplikátor, tolerancia.
6 pásiem: číslica, číslica, číslica, multiplikátor, tolerancia, teplotný koeficient.

Výpočet odporu 4 pásmového odporu

R = (10 × číslica ₁ + číslica ₂ ) × multiplikátor

Výpočet odporu 5 alebo 6 pásmového odporu

R = (100 × číslica ₁ + 10 × číslica ₂ + číslica ₃ ) × multiplikátor

Typy rezistorov

Variabilný rezistor	Variabilný rezistor má nastaviteľný odpor (2 svorky)
Potenciometer	Potenciometer má nastaviteľný odpor (3 svorky)
Fotoodpor	Znižuje odpor pri vystavení svetlu
Výkonový rezistor	Výkonový rezistor sa používa pre vysoko výkonné obvody a má veľké rozmery.
Povrchová montáž (SMT / SMD) rezistor	Rezistory SMT / SMD majú malé rozmery. Rezistory sú povrchovo namontované na doske plošných spojov (PCB), táto metóda je rýchla a vyžaduje malú plochu dosky.
Sieť rezistorov	Sieť rezistorov je čip, ktorý obsahuje niekoľko rezistorov s podobnými alebo rôznymi hodnotami.
Uhlíkový rezistor
Odpor čipu
Rezistor z oxidu kovu
Keramický odpor

Pull-up rezistor

V digitálnych obvodoch je pull-up rezistor bežný rezistor, ktorý je pripojený k zdroju vysokého napätia (napr. + 5 V alebo + 12V) a nastavuje vstupnú alebo výstupnú úroveň zariadenia na hodnotu „1“.

Keď je vstup / výstup odpojený, pull-up rezistor nastavil úroveň na „1“. Keď je pripojený vstup / výstup, úroveň určuje zariadenie a potláča pull-up rezistor.

Sťahovací rezistor

V digitálnych obvodoch je pull-down rezistor bežný rezistor, ktorý je pripojený k zemi (0 V) a nastavuje vstupnú alebo výstupnú úroveň zariadenia na „0“.

Keď je vstup / výstup odpojený, pull-down rezistor nastavil úroveň na „0“. Keď je pripojený vstup / výstup, úroveň určuje zariadenie a potláča sťahovací odpor.
